Circuitos Elétricos Domésticos

QUESTÕES DE VESTIBULAR

1) A lista que apresenta apenas fontes de energia elétrica é:

a) tomada, bateria de carro, farol e pilha comum.
b) pilha comum, tomada, lâmpada, e bateria.
c) ferro elétrico, lâmpada, chuveiro elétrico e forno de microondas.
d) bateria de carro, pilha comum, dínamo de bicicleta e tomada.
e) dínamo de bicicleta, tomada, lâmpada e tomada.

2) A figura ao lado mostra duas pilhas comuns, uma pequena (tipo C) e outra grande (tipo D). Em relação à estas pilhas podemos afirmar que:

a) a pilha tipo D tem voltagem maior que a pilha tipo C. b) a quantidade de energia nas duas pilhas é a mesma. c) a pilha D tem voltagem menor que a pilha tipo C. d) a pilha tipo D tem a mesma voltagem que a pilha tipo C. e) a pilha tipo D tem menos energia armazenada que a pilha tipo C.

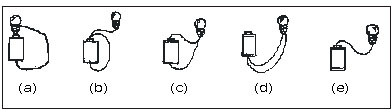

3 - Nenhuma das lâmpadas abaixo acenderá, exceto:

4 - Em qual das situações descritas abaixo há o maior consumo de energia elétrica?

a) chuveiro elétrico, de 3800W, ligado durante 6 minutos.
b) uma lâmpada, de 60W, ligada durante 24 h.
c) um televisor, de 200W, ligado durante 6h.
d) um ferro elétrico, de 1000W, ligado durante 1 h.
e) um forno elétrico, de 1800W, ligado durante 20 minutos.

5 - Nos pisca-pisca de árvores de natal, todas as luzes são ligadas de uma vez, na mesma fonte. Todas elas se apagam e brilham ao mesmo tempo. Se uma lâmpada se queima, as demais não brilham, o que pode ser explicado pelo fato de:
a) cada lâmpada produzir sua própria energia.
b) só haver um caminho para a corrente e este caminho estar interrompido.
c) a lâmpada que queimou coloca a tomada em curto-circuito.
d) as lâmpadas estão ligadas em paralelo.
e) as lâmpadas precisam de maior quantidade de energia para brilharem.

6 - No padrão de eletricidade de nossa escola há uma chave geral de 30A. Ela desarma quando:
a) a intensidade da corrente que passa através da chave é menor que 30A.
b) quando o fio que conduz a corrente é muito fino.
c) a tensão através da chave é maior que 30A.
d) a intensidade da corrente que passa através dela é maior que 30A.
e) o circuito que alimenta a casa é interrompido.

7- Nos chuveiros elétricos existe uma chave que indica verão e inverno. Quando você posiciona esta chave no inverno, a água sai com uma temperatura mais elevada. Isto se deve ao fato de:
a) a água passar mais rapidamente pelo chuveiro.
b) a água passar mais lentamente pelo chuveiro.
c) a resistência do chuveiro foi aumentada.
d) a resistência do chuveiro foi diminuída.
e) a tensão no chuveiro foi aumentada.

8 - Os seguintes aparelhos estão ligados à rede elétrica cuja tensão é 120V: um chuveiro de 3000W, uma lâmpada de 150W, um microcomputador de 250W, um ferro elétrico de 720W. Sobre a corrente elétrica que flui através de cada um desses aparelhos, pode-se afirmar que
a) no chuveiro ela vale 40A.
b) na lâmpada ela vale 3A.
c) no ferro elétrico ela vale 25A.
d) no chuveiro ela vale 25A.
e) no microcomputador ela vale 3A.

9 - Pode-se produzir eletricidade em todas as situações descritas abaixo, exceto
a) girar uma bobina perto de um imã.
b) esfregar um tubo de pvc com um pedaço de pano.
c) aproximar uma régua de plástico de uma bobina.
d) aproximar rapidamente um imã de uma bobina.
e) atritar um pedaço de plástico contra uma folha de papel

10- Cada alternativa contem 3 materiais que, na ordem em que estão apresentados, constituem um “sanduíche” que pode funcionar como uma pilha elétrica, exceto
a) alumínio, papel embebido em ácido sulfúrico, alumínio.
b) cobre, papel embebido em vinagre, alumínio.
c) alumínio, papel embebido em ácido sulfúrico, cobre.
d) cobre, papel embebido em vinagre, zinco.
e) zinco, papel embebido em vinagre, alumínio.

11- As seguintes afirmações estão erradas, exceto
a) Volt = 1 Ampère/1 Watt
b) Ampère = 1 Volt/1 Watt
c) Volt = 1 Ampère ? 1 Watt
d) Watt = 1 Ampère ? 1 Volt
e) Watt = 1 Ampère/1 Volt

12- Os efeitos magnético, térmico e químico da corrente ficam, nesta ordem, exemplificados pelos seguintes aparelhos ou processos:
a) motor, galvanização, ferro elétrico.
b) ferro elétrico, motor, eletrólise.
c) eletrólise, ferro elétrico, dínamo.
d) motor, lâmpada incandescente, galvanização.
e) motor, eletrólise, lâmpada incandescente.
